Exercício 1

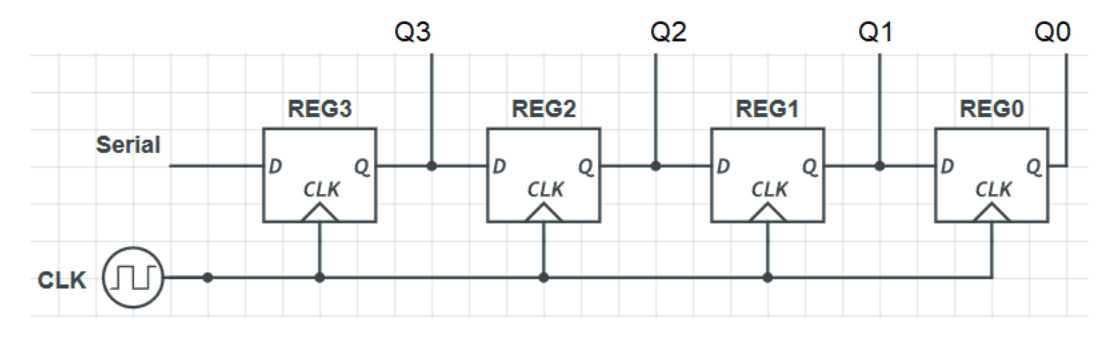

Projete e simule o registrador-deslocador abaixo (parametrizado), com entrada serial.

LIBRARY ieee;
USE ieee.std_logic_1164.all;

ENTITY aulafor IS
    generic (n: integer := 3);

    PORT (
        LEDR: buffer std_logic_vector(n-1 downto 0);
        SW, KEY: in std_logic_vector(0 to 1)
     );
END aulafor;

ARCHITECTURE logica OF aulafor IS

signal clk, serial: std_logic;
signal q: std_logic_vector (n-1 downto 0);

BEGIN
    clk <= KEY(0);
    serial <= SW(0);
    LEDR <= q;

    process (clk)
    begin
        meu_for: for i in 0 to n - 1 loop

            if (clk='1' and clk'event) then
               if(i = n - 1) then
                        q(i) <= serial;
                    else
                        q(i) <= q(i+1);
                    end if;
            end if;
        end loop;
    end process;

END logica;

Exercício 2

Exercício 3: Faça um programa que tenha uma entrada (PORT) que varie de 0 a 7 e uma saída de 4 bits. O programa deve seguir a seguinte relação entre a entrada e a saída:

• A = 0; Z = 0001;
• A = 1; Z = 0010;
• A = 2; Z = 0100;
• A = 3; Z = 1000;
• A = 4 - 7; Z = 0000;

LIBRARY ieee;
USE ieee.std_logic_1164.all;

ENTITY aulafor IS
    PORT (
        a: in integer range 0 to 7;
          z: out bit_vector(3 downto 0)
     );
END aulafor;

ARCHITECTURE logica OF aulafor IS

BEGIN
process (a)
    variable i: integer range 0 to 4;
begin
    z <= "0000";
    i := 0;
    while (i <= 3) loop
        if (a = i) then
            z(i) <= '1';
        end if;
        i := i + 1;
    end loop;
end process;

END logica;

Exercício 3

Faça um programa que coloque na saída Z o valor “1111” quando a entrada A for >=2.

• O comando WAIT UNTIL irá “travar” o PROCESS até que a condição seja atendida.

LIBRARY ieee;
USE ieee.std_logic_1164.all;

ENTITY aulafor IS
    PORT (
        a: in integer range 0 to 7;
          z: out bit_vector(3 downto 0) := "0000"
     );
END aulafor;

ARCHITECTURE logica OF aulafor IS

BEGIN
process
begin
    wait until A = 2;

    z <= "1111";
end process;

END logica;
